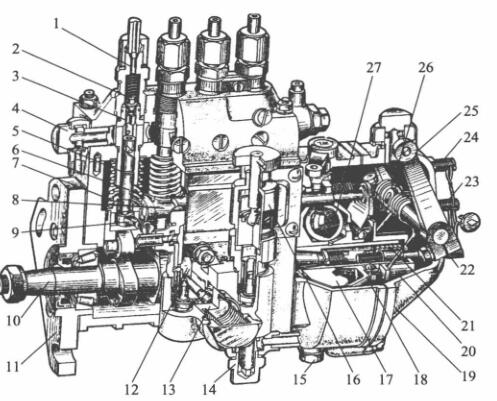

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-低压油管线接头线接头; 2-有油阀; 3-有油阀球; 4,14-进油螺丝; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵扭簧; 8-油门螺杆;  9-转换臂; 10-凸轮轴轴; 11-加固接盘; 12-输油管线管泵偏心轮轮; 13-输油管线管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动安装盘; 18-从动盘; 19-泵壳; 20-滑套; 21-校核扭簧; 22-加油量调正螺丝; 23-怠速限位开关开关螺丝; 24-高速公路限位开关开关螺丝; 25-可控硅调压器手柄; 26-可控硅调压器扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的最主要意义是有保障泵油开端時刻的精确性性，相对而言多缸柴油车机现阶段，要有保障各缸泵油時刻的一直性。起有保障用处的的角度是滚珠下端到调节垫件上单面的宽度H。当喷真空泵气缸轴蜗轮与曲轴蜗轮相对而言角度某种时，H越大，齿轮泵关闭程序进油孔的時刻太早，泵油开端時刻也太早。从一慢慢就，H越小，泵油开端時刻越延期。但是要利用装修设计和实验室检测来定适当的滚珠体业务宽度H，以有保障泵油开端時刻的精确性性。

1-凸轮轴轴; 2-注塞泵泵斜槽; 3-泵盖; 4-wifi定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-冒油阀气弹黄片; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀球; 11-进油孔; 12-进油道; 13-注塞泵泵; 14-注塞泵泵套简;  15一注塞泵泵气弹黄片; 16-气弹黄片座; 17-挺柱体:; 18-垫铁; 19-滚珠

  对待多缸机，各分泵的H值应问题。调低垫板在喷汽油泵出产时均已调好，难以随意交换。垫板是用耐磨坏资料制得相结行热外理以从而提高强度，之所以用到中材质磨坏。如长日期用到后磨坏较多，可换面用到。

  喷高压汽助力泵泵体分上下两边多部分，喷高压汽助力泵上体应用作使用程序齿轮泵偶件及冒油阀偶件，阴道应用作使用程序凸轮轴轴、中键体和输高压汽助力泵等。泵体前侧东南部还有检视窗孔，事先查和修整喷用油量。下方有检视齿轮油面的检视孔。喷高压汽助力泵上体含有一种油道，与各齿轮泵套筒外表的椭圆形油槽连通。椭圆形油槽则与齿轮泵套筒上的进、回油孔连通。由输高压汽助力泵供来的血压低压高油借助进软管接线头到油道中。油道中的重油密度有压力由装在回软管接线头内的回油阀管理，一标准恢复在5～10kPa范畴内。油压机机过低，在齿轮泵下滑时，重油密度没办法更快借助进油孔到齿轮泵上面油腔。当用油量异常而使油压机机增大时，剩余的重油密度会顶开回油阀注入重油密度细滤器中。
